一、产品概述

水纹给排水系统智能绘图工具，是面向给排水、机电设计的高效辅助工具。软件内置标准化给排水管道参数与设备图库，支持管道快速绘制、设备自动接驳、一键生成轴测图及水力参数自动计算，无需手动调整样式与复核数据，大幅简化绘图流程，有效提升图纸规范性与设计效率。

二、核心功能详情

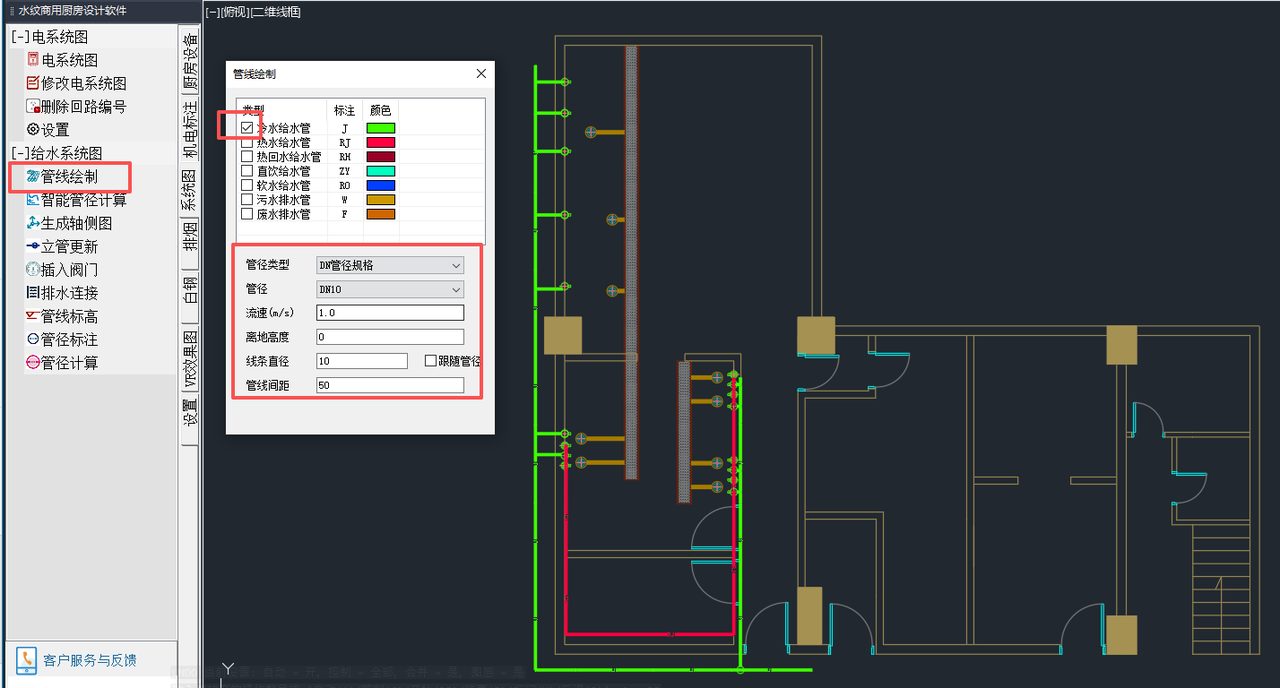

2.1 标准化管道一键绘制，无需后期优化

软件内置冷水管、热水管、排水管等全套标准化管道库，自带行业规范的线形、颜色、规格参数。设计时只需选择对应管道类型即可一键绘制，所有管线样式统一、合规标准，无需后期调整线形、颜色及参数，省去反复修改微调的工作量。

2.2 图库设备智能联动，点位自动接驳

工具与内置水纹图库设备深度联动，支持管道与设备点位自动匹配对接。绘制排水管路时，系统可自动识别设备排水点位，智能排布管线并自动接驳至地沟；冷、热、排水管均可精准对接图库设备接口，避免人工绘图出现的错位、漏接、管线杂乱等问题，有效提升图纸精准度。

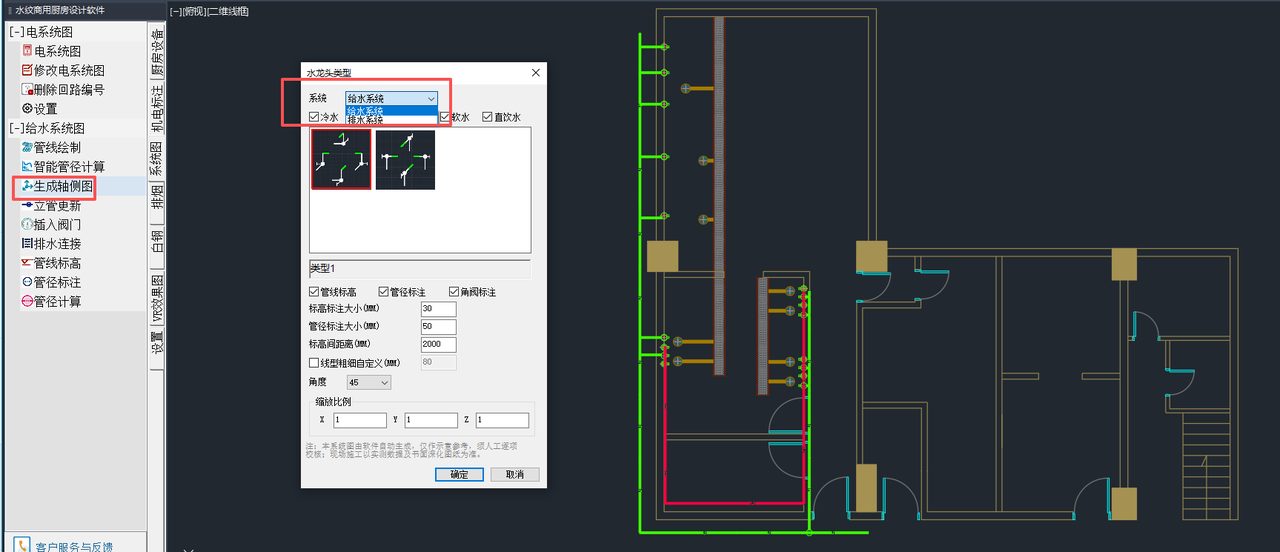

2.3 一键生成轴测图，高度智能匹配

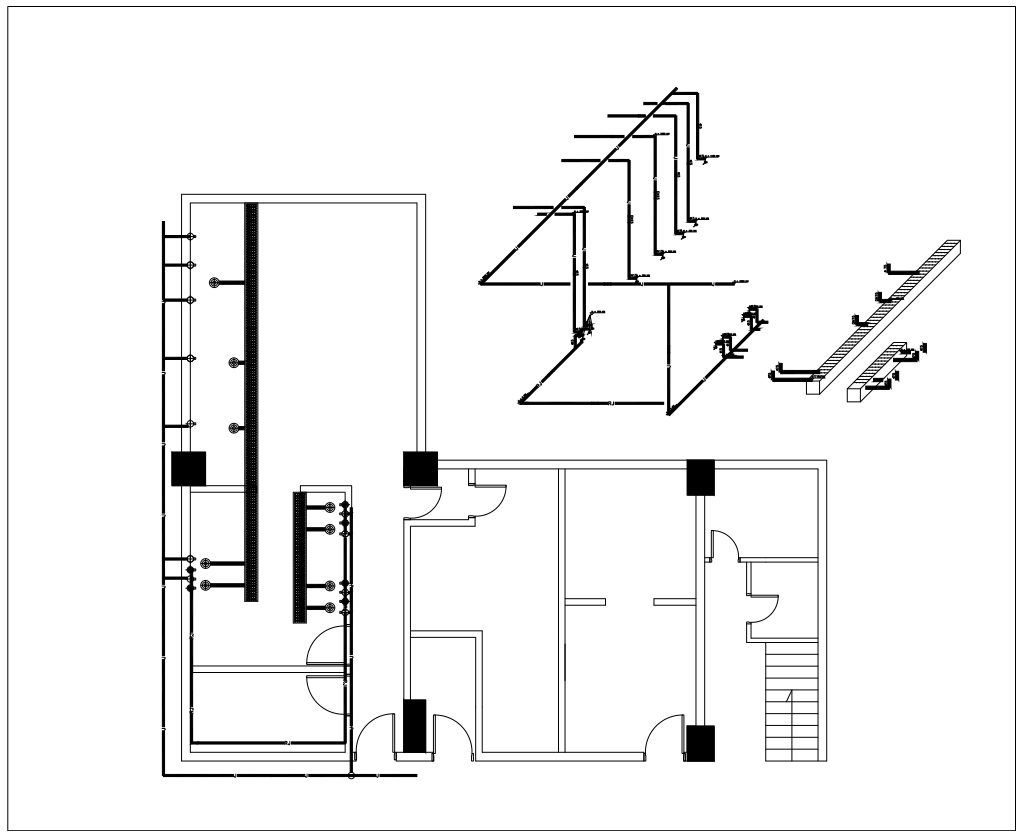

完成平面冷、热、排水管线绘制后，可一键快速生成给排水轴测图。系统自动读取设备给排水点位标高，智能匹配各段水管安装高度、管线坡度与接驳落差，自动完成管线空间连接适配，保证轴测图与平面图数据一致，无需人工核对标高、手动调整管线布局。

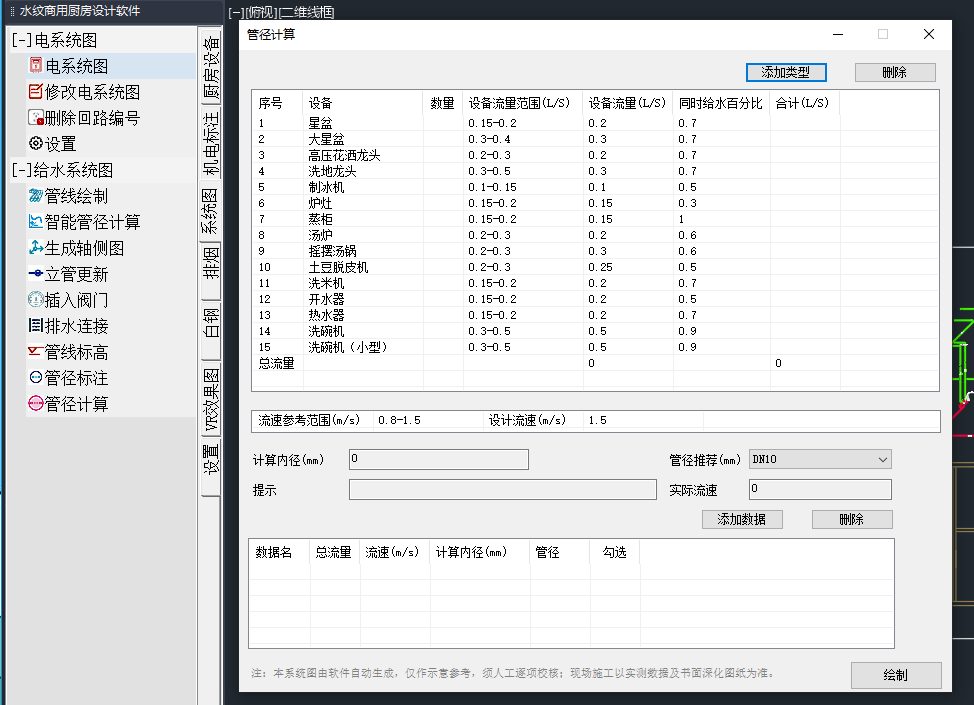

2.4 智能水力参数一键核算，数据精准可靠

内置专业水力计算模块，依托行业标准公式，实现两大核心一键计算功能。给水管径自动计算：根据用水负荷、管路工况自动匹配最优管径，规避管径选型不合理问题；设备水管流量计算：精准核算设备进出水流量，快速统计系统水力负荷，为管路设计与设备选型提供可靠数据支撑，保障系统设计安全合理。

三、产品核心优势

▪ 高效省时：一键绘图、自动接驳、批量成图、智能算量，大幅简化传统繁琐的手绘与核算流程，有效缩短设计周期。

▪ 标准统一：全部管线样式、参数、计算逻辑均贴合行业规范，图纸样式统一，减少人工误差，提升图纸合规性与通过率。

▪ 精准可靠：设备点位联动、标高自动匹配、数据自动核算，减少人工干预，从源头降低错漏问题。

▪ 简单易用：操作逻辑极简，无需复杂设置，选型即可绘图、一键出结果，上手门槛低。
