商厨设计图纸怎么交付更省心？
水纹商厨设计软件——云图功能

做好的厨房设计图纸，你有没有过这样的纠结：直接把 dwg 源文件发给客户，担心图纸被随意转发，辛苦的设计成果无偿流失？如果只导出 PDF 格式，客户又不方便预览设计方案，细节讲不清、方案看不透，反复沟通还耽误成交？

一、云图：让图纸"能看，但不能拿走"

云图，是水纹商厨CAD&3D设计软件面向商用厨房设计场景推出的 DWG-CAD 图纸线上托管与客户预览工具，也是水纹商厨设计软件在图纸交付环节的重要能力。它把图纸从"文件"变成"链接"：上传 CAD 工程图纸至网页后台，生成专属访问链接与二维码，客户打开即刻在线浏览高清图纸，既看得清方案细节，又拿不到源文件，从源头规避原图外流、客户拿到源文件后流失不成交的痛点。同时，云图适配 VR 全景效果图，可挂载 dwg 平面图实现效果图—平面图纸联动查看，让商用厨房设计方案的展示与图纸交付更安全、更完整。

换句话说，过去"发文件 = 交资产"的被动局面，现在变成了"给链接 = 给体验"。你担心的每一个问题，云图都准备了对应的答案：

注：以上场景来自商用厨房设计图纸交付中的常见困扰，具体效果以实际使用为准。

二、四个核心功能，完成一次安全的图纸交付

从上传到交付，云图用四个核心功能，把"图纸安全"落到每一步操作里。

1、CAD 文件上传转换

水纹商厨CAD&3D设计软件支持后台一键上传 dwg 格式 CAD 图纸，系统自动完成图纸解析转换，在线生成可预览的网页版图纸，商用厨房设计的各类施工图纸都能快速转为线上交付版本。

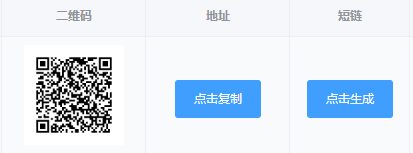

2、多渠道分享方式

▪ 生成网页访问地址，一键复制链接发送客户

▪ 生成访问二维码，客户扫码即可打开图纸预览

▪ 支持生成短链接，链接简洁便于微信、聊天软件发送

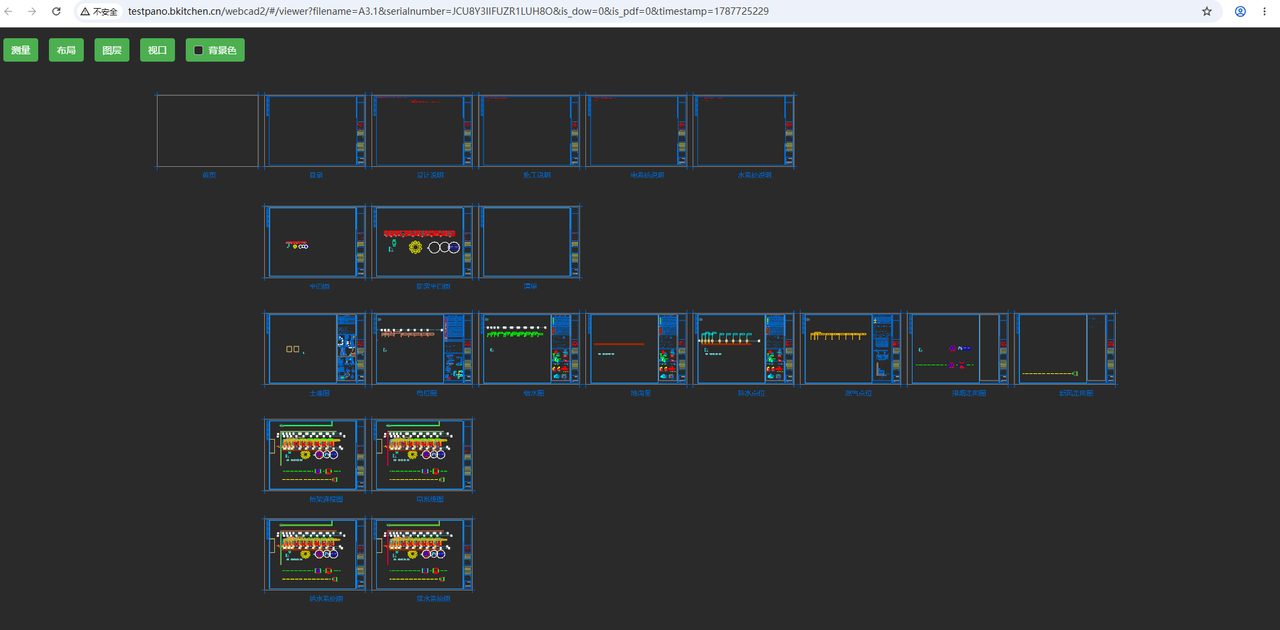

▲ 扫码即可在线查看图纸，客户无需安装任何软件

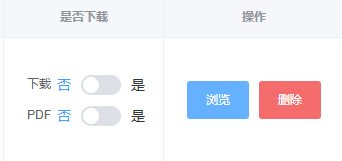

3、权限管控

▪ 源文件下载开关：独立控制客户能否下载 CAD 源文件

▪ PDF 导出开关：开启后访客可以预览、下载图纸 PDF 版本

▪ 可根据客户洽谈进度灵活启闭下载权限，保护施工图纸资料安全

4、链接时效设置

自定义图纸访问有效期，过期之后外部访客链接自动失效，随时收回图纸查看权限。

▲ 扫码即可在线查看图纸，客户无需安装任何软件

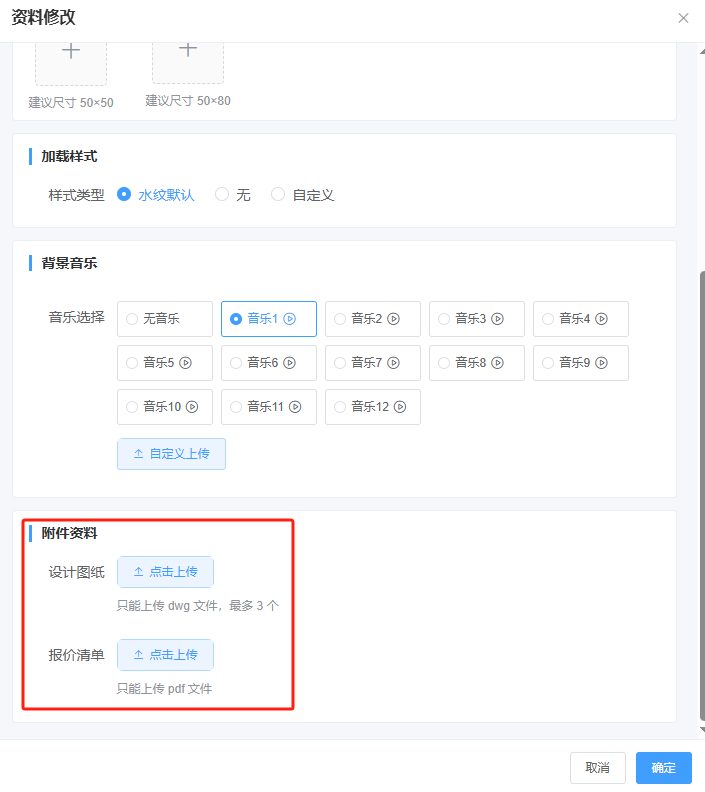

5、VR 效果图联动浏览

在水纹全景 VR 效果图内上传 DWG 平面图，客户浏览全景效果图时，可直接跳转查看配套平面施工图，让商用厨房设计的方案展示更加完整，客户也能更直观地理解设计意图。

6、文件管理

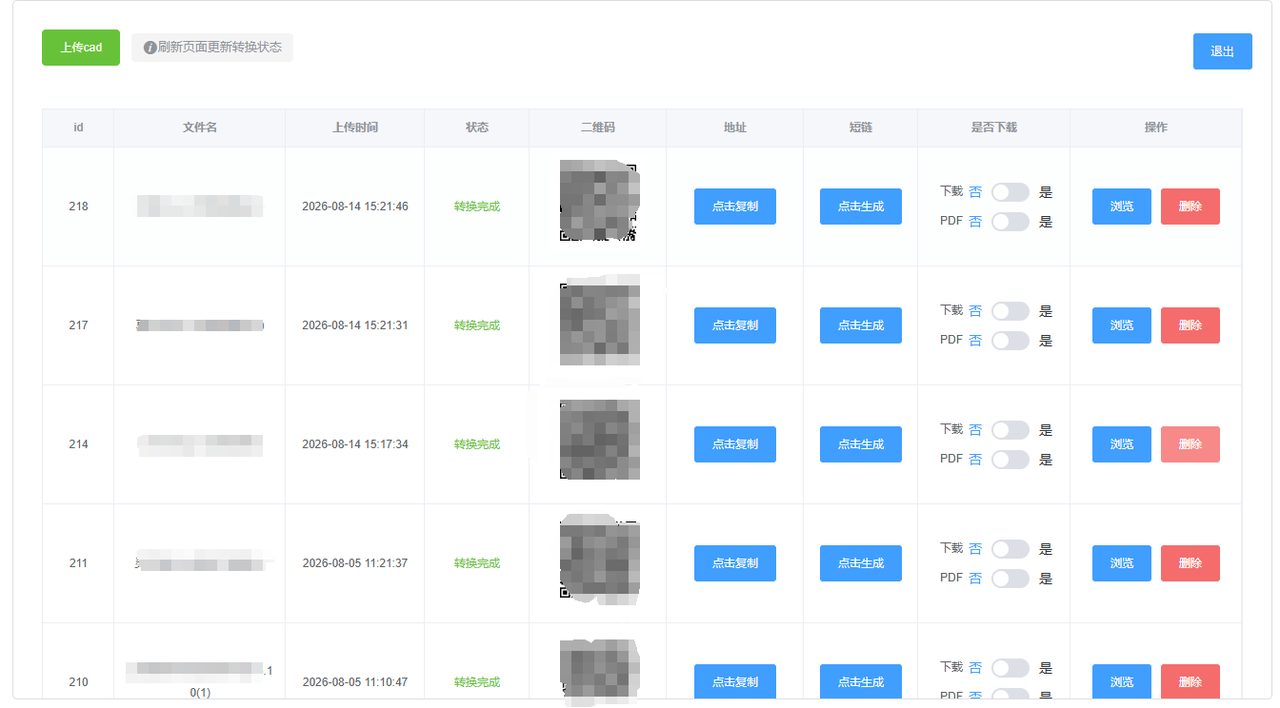

后台表格统一管理全部上传任务，查看文件名、上传时间、图纸转换状态；支持随时浏览预览、删除过期项目，让水纹商厨设计软件中的图纸资料管理井然有序。

三、业务优势

作为水纹商厨CAD&3D设计软件的重要组成部分，云图不只是一个看图工具，更是一套面向商用厨房设计与图纸交付的完整解决方案。它从资产安全、客户体验、权限管控、交付效率等多个维度，为厨具公司带来以下六项业务价值：

▪ 图纸资产防护：源文件不出库，客户仅能通过专属链接、二维码在线预览，杜绝拿取原图后另寻别家、图纸外流的风险，牢牢守住商用厨房设计的核心成果

▪ 客户体验升级：VR 全景效果图与 DWG 平面施工图联动浏览，从空间效果到施工细节一次讲透，方案呈现更立体、更专业，客户理解与决策更顺畅

▪ 灵活权限管控：源文件下载、PDF 导出开关独立控制，可根据商务洽谈进度灵活启闭，既方便客户看图沟通，又不失资料安全

▪ 访问时效可控：自定义链接访问有效期，到期自动失效，图纸查看权限随时收回，避免项目资料长期散落在外

▪ 轻量化交付：客户无需安装任何 CAD 软件，手机、电脑点开链接或扫码即可看图，异地协作与多轮沟通不受设备、软件条件限制

▪ 商务效率与转化提升：图纸秒级送达、随时在线查看，省去反复传文件、等开图的时间，缩短方案沟通周期，助力提升成交效率；后台统一留存项目图纸，资料沉淀清晰、复用方便

四、操作流程简述

① 点击【上传 CAD】，上传需要托管的 dwg 图纸；

② 等待系统处理，状态更新为「转换完成」；

③ 获取访问二维码、访问链接、定制短链；

④ 按需开启 / 关闭源文件下载、PDF 下载权限，设置访问时效；

⑤ 将链接或者二维码发送客户；如需 VR 配套图纸，则将 DWG 文件上传至全景效果图内实现联动浏览；

⑥ 后台随时预览、删除、管理全部云图项目。

五、关于水纹商用厨房设计软件

水纹商厨CAD&3D设计软件是一款专为商用厨房设计开发的专业设计工具，涵盖厨房设备平面图布局、自动生成设备清单，机电点位图，厨房新风排烟图，电气、给排水系统图，3D效果图，视频动画等全流程设计功能。

创新科技，服务商厨，让商厨签单更容易！未来，我们将继续深耕水纹商用厨房设计领域，推出更多创新功能，助力行业数字化升级。

如需试用软件可以后台留言！
